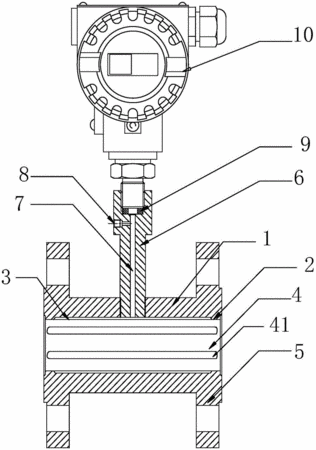

摘要：本發明提供一種法蘭圓筒式的變送器。其包括一儀表頭和一固定機構，固定機構包括兩端均設有法蘭的管狀本體，管狀本體的側壁垂直設有一支架；支架內設有一用于介質傳遞通道，支架的自由端與儀表頭連接；在管狀本體的兩端的內表面均有一向管狀本體的內部凸起的環形支撐；管狀本體內部還設有一筒型隔膜，筒型隔膜的外表面和所述環形支撐以及兩環形支撐之間的管狀本體的內表面圍成一環形腔室，環形腔室與介質傳遞通道聯通，筒型隔膜表面設有若干用于緩沖周向張力的壓花。本發明中的法蘭圓筒式的變送器切實有效地簡化了傳統變送器在工作管路上的安裝步驟，在不需要破壞工作管道內部結構的情況下實現可靠的監控，便于后期的維護。
- 專利類型發明專利
- 申請人上海朝輝壓力儀器有限公司;
- 發明人伍正輝;陳明;
- 地址200433 上海市楊浦區翔殷路81號3幢2006室
- 申請號CN201510527921.8
- 申請時間2015年08月25日
- 申請公布號CN106468612A
- 申請公布時間2017年03月01日
- 分類號G01L19/00(2006.01)I;
