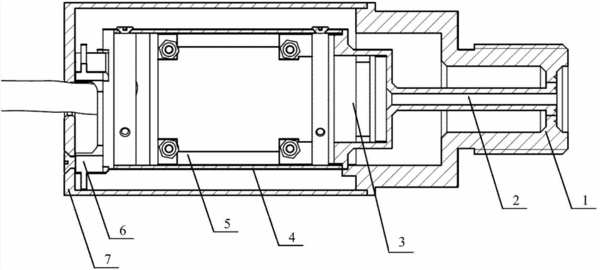

摘要：本實用新型屬于耐高溫壓力測量技術，涉及一種帶隔溫層的壓力傳感器結構。本實用新型壓力傳感器結構包括接管嘴、壓力底座、壓力芯體、內筒、支架、端蓋、外筒和隔溫材料。其中，接管嘴和壓力底座除在進壓口接縫處焊接外，還在后端支撐柱焊接固定，壓力芯體焊接在壓力底座的安裝孔內，支架與壓力底座焊接固定，內筒通過螺釘安裝固定在支架上，同時與端蓋通過螺釘固定，外筒通過螺釘與端蓋固定，內外層之間填充隔溫材料。本實用新型壓力傳感器結構緊湊、體積小、高溫介質壓力可測、精度高、可反復使用，適用于作為短時間內高溫介質壓力的測量方案，其測量結果受高溫影響小，可實現高精度壓力測量。
- 專利類型實用新型
- 申請人武漢中航傳感技術有限責任公司;
- 發明人易少凡;肖臘連;張波;
- 地址430074 湖北省武漢市洪山區東湖東路2號
- 申請號CN201420702191.1
- 申請時間2014年11月20日
- 申請公布號CN204269286U
- 申請公布時間2015年04月15日
- 分類號G01L19/06(2006.01)I;
