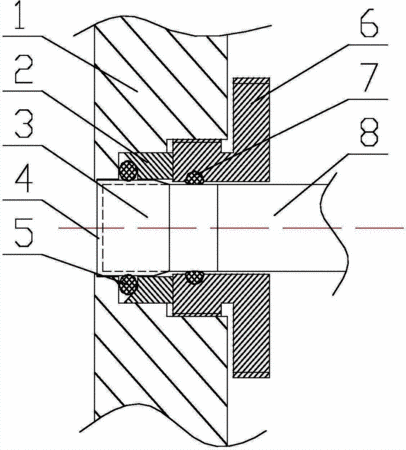

摘要：本實用新型提供一種用于高聲壓傳聲器校準的兩段密封機械結構。其中，異形O型圈嵌入螺紋旋進圈的凹槽中，傳聲器前置放大器與傳聲器連接后，插入螺紋旋進圈的安裝孔內，使螺紋旋進圈與傳聲器之間的異形O型圈壓緊；標準O型圈和楔形密封頂圈埋入傳聲器安裝壁的安裝孔內；傳聲器套入傳聲器保護柵外殼內，傳聲器保護柵外殼插入傳聲器安裝壁的安裝孔內，擰緊螺紋旋進圈，通過螺紋擰緊推力作用，使傳聲器安裝壁與傳聲器保護柵外殼之間通過標準O型圈和楔形密封頂圈壓緊。本實用新型結構可將傳聲器位置固定，傳聲器軸線與安裝孔軸線不偏移，雙層密封結構降低壓力泄露率。
- 專利類型實用新型
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人閆磊;楊曉偉;朱剛;劉鑫;繆寅宵;李強;裴亞鵬;張大有;咸寶金;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201320491431.3
- 申請時間2013年08月13日
- 申請公布號CN203463653U
- 申請公布時間2014年03月05日
- 分類號F16J15/06(2006.01)I;
