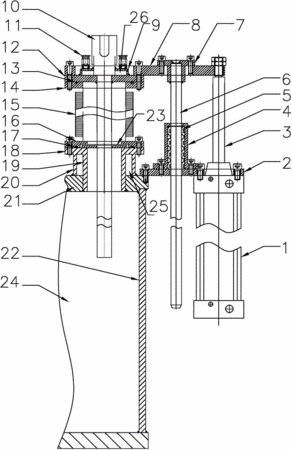

摘要：本發明公開了一種立式真空離子鍍膜機的無污染加熱管裝置，包括加熱管組件、波紋管組件、波紋管支承座組件和升降機構，加熱管組件包括加熱管，其上端為帶絕緣的導線引出端，稍靠下方焊有加熱管法蘭，加熱管法蘭向下連接波紋管組件，波紋管組件向下連接波紋管支承座組件，波紋管支承座組件再向下通過開在爐體頂板上的加熱管出入口連通爐內，加熱管穿過波紋管組件和波紋管支承座組件的中空內腔，伸進爐體頂板上的加熱管出入口進入爐內，加熱管通過加熱管法蘭連接升降機構。由于鍍膜時加熱管不在鍍膜室內，其上不會附著殘留鍍層，解決了加熱管所致二次污染問題；本發明結構簡單緊湊，省去清理加熱管工作，提高了鍍層質量和工作效率，降低了生產成本。
- 專利類型發明專利
- 申請人東莞市匯成真空科技有限公司;
- 發明人李志榮;李志方;羅志明;袁鎮海;李秋霞;
- 地址523838 廣東省東莞市大嶺山顏屋村第四工業區
- 申請號CN201310628380.9
- 申請時間2013年11月29日
- 申請公布號CN103695845B
- 申請公布時間2015年12月09日
- 分類號C23C14/22(2006.01)I;
