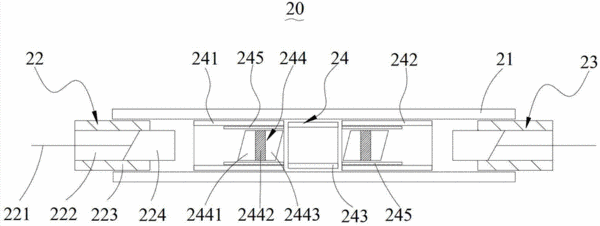

摘要：本發明提供了光隔離器，包括一管材、設于所述管材內部的隔離器芯以及分別設于所述管材兩端口的輸入準直器和輸出準直器，所述隔離器芯包括第一磁環、第二磁環、第三磁環以及隔離裝置，所述隔離裝置包括一對雙折射晶片以及設于一對所述雙折射晶片之間的法拉第旋轉晶片。本發明所提供的光隔離器采用了三個磁環的組合結構，這種結構設置一方面使得隔離裝置內的法拉第旋轉晶片上的通光區域處的磁場處于飽和狀態，這樣可以加強法拉第旋轉晶片本身的散熱能力，使得光隔離器核心部分的溫度更易散發，另一方面，將光隔離器中兩個溫度源之間間隔一段距離，將兩個溫度源分開無干擾，更利于光隔離器的散熱。
- 專利類型發明專利
- 申請人深圳朗光科技有限公司;
- 發明人李泉;李成寬;張開漢;朱少軍;岳超瑜;
- 地址518000 廣東省深圳市南山區西麗紅花嶺工業北區A2棟3樓
- 申請號CN201310073581.7
- 申請時間2013年03月07日
- 申請公布號CN103217815A
- 申請公布時間2013年07月24日
- 分類號G02F1/09(2006.01)I;
