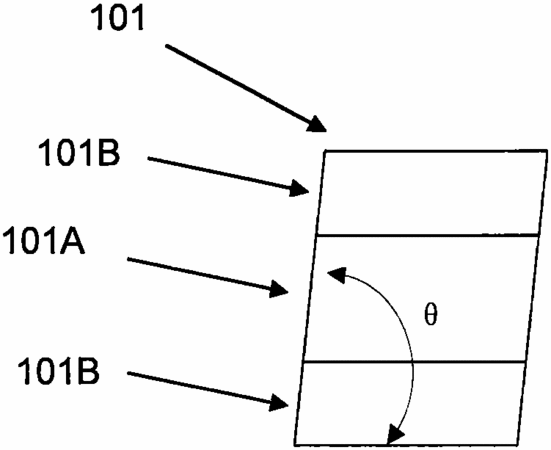

摘要：本發明公開一種自由空間隔離器內部光學芯片的角度固定方法，包括下述步驟：步驟S101：將光學芯片進行角度切割，根據角度要求對指定對稱側邊進行角度切割，其余兩個側邊按直角切割，使其成為一種帶側邊角度的光學芯片；步驟S102：將所述帶側邊角度的光學芯片放入磁環內部，調整其帶角度的側邊與磁環內壁緊貼，則自然形成固定的裝配角度；步驟S103：將所述帶側邊角度的光學芯片與磁環之間進行膠水粘接，然后進行高溫烘烤即完成光學芯片帶角度的自由空間隔離器裝配工作。本發明通過對光學芯片進行角度加工，使其在裝配過程中能夠自然形成固定的角度，提高生產效率，并能夠保證自由空間隔離器中光學芯片的角度一致性。
- 專利類型發明專利
- 申請人無限光通訊(深圳)有限公司;
- 發明人劉武峰;楊曉云;
- 地址518102 廣東省深圳市寶安67區留仙一路高新奇廠房五樓部分
- 申請號CN201510673297.2
- 申請時間2015年10月19日
- 申請公布號CN105137622A
- 申請公布時間2015年12月09日
- 分類號G02F1/09(2006.01)I;
