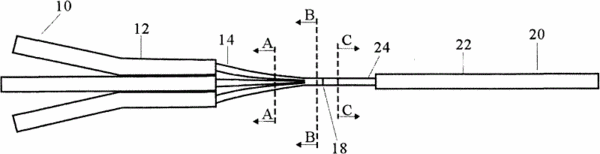

摘要:本實用新型公開了一種信號光合束器,包括多根輸入光纖、與多根輸入光纖合束對接的一根輸出光纖。多根輸入光纖的對接端露出各根光纖的包層,該對接端各根光纖的包層呈緊密、均勻排列。輸出光纖的對接端露出包層。多根輸入光纖的對接端通過高溫熔融拉錐合成一束并與輸出光纖的對接端熔接成一體。采用該技術方案制作的信號光合束器具有插入損低、封裝尺寸小等優點,既可用于不同波長的信號光合束,又可用于多根信號輸入光纖能量的合成,同時還兼具波長間距無關、帶寬大等特點。
- 專利類型實用新型
- 申請人深圳朗光科技有限公司;
- 發明人朱學文;董杰;張趙林;
- 地址518000 廣東省深圳市南山區西麗紅花嶺工業北區A2棟3樓
- 申請號CN201020199639.4
- 申請時間2010年05月21日
- 申請公布號CN201689190U
- 申請公布時間2010年12月29日
- 分類號G02B6/24(2006.01)I;G02B6/255(2006.01)I;
