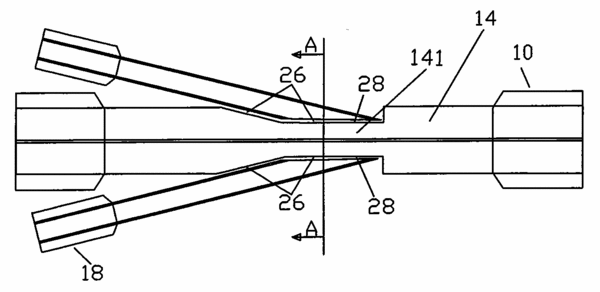

摘要：本實用新型公開了一種雙包層光纖側面泵浦合束器，包括雙包層光纖(10)、至少一條泵浦輸入光纖(18)，所述雙包層光纖(10)與泵浦輸入光纖(18)結合區處(26)的內包層(141)的橫截面為多邊形，所述泵浦輸入光纖(18)與內包層(141)的結合面處的末端成尖楔形，所述雙包層光纖(10)和泵浦輸入光纖(18)用折射率匹配膠或火焰燒結的方式結合在一起。其制作簡單，可以制作多種規格的合束器，其結合不破壞雙包層光纖的纖芯，并提供良好的反向隔離性能和減少信號損耗。
- 專利類型實用新型
- 申請人深圳朗光科技有限公司;
- 發明人朱學文;董杰;
- 地址518040廣東省深圳市福田區車公廟泰然六路泰然蒼松大廈南座510
- 申請號CN200920132578.7
- 申請時間2009年06月05日
- 申請公布號CN201417321Y
- 申請公布時間2010年03月03日
- 分類號G02B6/26(2006.01)I;H01S3/091(2006.01)I;
