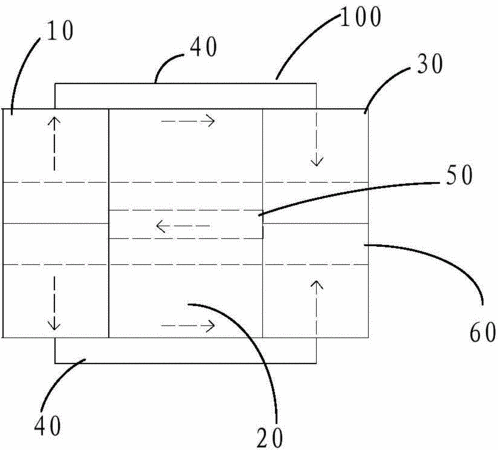

摘要：本發明適用于激光器領域，提供了一種可調磁場的磁鐵旋光組件，包括：至少一組磁環陣列，所述磁環陣列包括第一磁環、第二磁環及第三磁環，所述磁環陣列中的所述第一磁環、所述第二磁環和所述第三磁環軸向疊放并固定，至少一個法拉第器件設置在所述磁環陣列的中心孔中并固定；所述第一磁環的第一磁力線方向是從中心指向外側的徑向方向，所述第二磁環的第二磁力線方向是從左至右沿著軸向指向，所述第三磁環的第三磁力線方向是從外側指向中心的徑向方向，并通過調節所述第一磁環、所述第二磁環和所述第三磁環之間的軸向距離或上下距離實現磁場調整；以及一種光隔離器。借此，本發明通過實現磁場的調整，節約成本，保證理想的旋光角度。
- 專利類型發明專利
- 申請人深圳市創鑫激光股份有限公司;
- 發明人居劍;張浩泰;蔣峰;
- 地址518000 廣東省深圳市寶安區沙井街道和一社區第三工業區明鑫工業園第一棟第三層B
- 申請號CN201510284070.9
- 申請時間2015年05月28日
- 申請公布號CN104898308A
- 申請公布時間2015年09月09日
- 分類號G02F1/09(2006.01)I;
