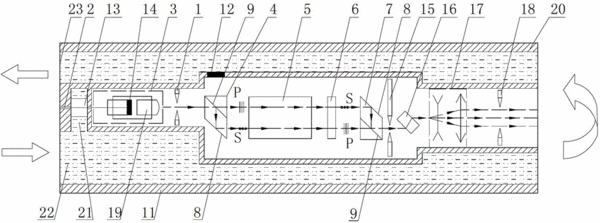

摘要：本實用新型公開了一種千瓦級準直型隔離器，沿正向光入射光軸上依次設有剝模器13、準直器3、法拉第旋光器5、1/2波片6和擴束器17，準直器3上設有光纖尾纖2，準直器3和法拉第旋光器5之間設有偏振分束器a4，1/2波片6的右側設有偏振分束器b7，準直器3、法拉第旋光器5、1/2波片6、偏振分束器a4以及偏振分束器b7均設于水冷封裝裝置11內，水冷封裝裝置11內與偏振分束器a4位置相對應的內壁上設有F：-5～0mm的窗口片12。與傳統技術相比，該隔離器中設有水冷封裝裝置，冷卻介質可以吸收隔離器使用過程中產生的熱量。該隔離器的工作性能穩定，而且具有插入損耗小、散熱效率高的優點，能夠適用于大功率脈沖激光器等光學領域中。
- 專利類型實用新型
- 申請人深圳市創鑫激光技術有限公司;
- 發明人李剛;胡小波;
- 地址518104 廣東省深圳市寶安區沙井鎮南環路和一社區第三工業區明鑫工業園第一棟第三層西
- 申請號CN201320589373.8
- 申請時間2013年09月23日
- 申請公布號CN203551897U
- 申請公布時間2014年04月16日
- 分類號G02F1/09(2006.01)I;G02B6/27(2006.01)I;
