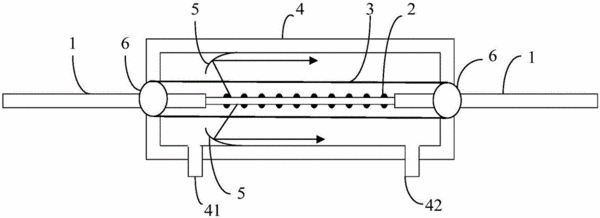

摘要：本實用新型適用于傳感技術領域，提供了一種高功率雙包層光纖包層光濾除裝置，包括雙包層光纖、雙包層光纖的包層毛化區、用于將包層毛化區密封的保護玻璃管，以及設置于保護玻璃管外圍的水冷金屬封裝盒，于水冷金屬封裝盒內部且于保護玻璃管外部設有用于將包層毛化區射出的光進行散射的勻光板。本實用新型通過將雙包層光纖的一段包層進行毛化，將殘余泵浦光導出，避免損傷光纖；導出的殘余光能量由勻光板均勻散射至水冷金屬封裝盒上，防止其局部高溫，有效避免了光纖延伸方向溫度分布不均的問題，避免光纖受損；通過水冷方式可避免保護玻璃管和水冷金屬封裝盒以及勻光板免于升溫較高，保證該裝置的可靠性和使用壽命。
- 專利類型實用新型
- 申請人深圳朗光科技有限公司;
- 發明人董杰;葉銘森;鄒達;
- 地址518000 廣東省深圳市南山區桃源街道留仙大道1268號眾冠紅花嶺工業北區2棟3樓
- 申請號CN201520629249.9
- 申請時間2015年08月19日
- 申請公布號CN204992235U
- 申請公布時間2016年01月20日
- 分類號H01S3/067(2006.01)I;H01S3/042(2006.01)I;G02B6/036(2006.01)I;G02B6/245(2006.01)I;
