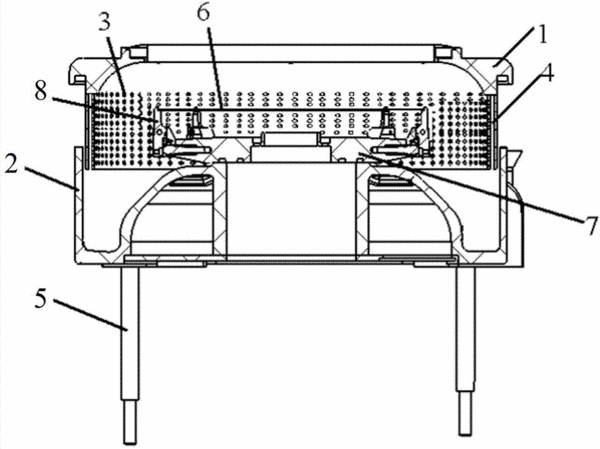

摘要:本發明涉及半導體清洗工藝技術領域,具體涉及一種防止液體飛濺的清洗裝置及具有該裝置的清洗系統。該防止液體飛濺的清洗裝置,包括上殼和下殼,上殼可相對下殼上下運動,上殼包括上殼內壁和上殼外壁,上殼內壁和上殼外壁之間形成中空腔,上殼內壁上設有多個進液孔,進液孔與中空腔相通。本發明提供的防止液體飛濺的清洗裝置及具有該裝置的清洗系統,通過在上殼上加設進液孔和中空腔,可實現在被清洗物的高速旋轉過程中,化學試劑和/或清洗下來的顆粒通過進液孔進入中空腔內并通過排液孔排出,獲得被清洗物的最佳的清潔效果;并且清洗裝置和清洗系統的結構簡單易清洗,工藝易實現,廢液還便于收集。
- 專利類型發明專利
- 申請人北京七星華創電子股份有限公司;
- 發明人劉效巖;吳儀;馮曉敏;
- 地址100015 北京市朝陽區酒仙橋東路1號M2樓2層
- 申請號CN201210494618.9
- 申請時間2012年11月28日
- 申請公布號CN102989705A
- 申請公布時間2013年03月27日
- 分類號B08B3/02(2006.01)I;H01L21/02(2006.01)I;
