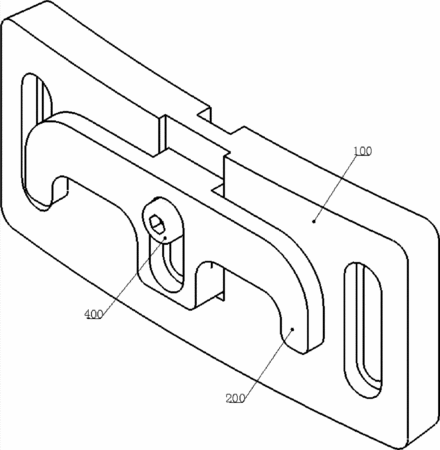

摘要：本發明公開了一種熱電偶成組安裝裝置，涉及熱電偶安裝技術領域。所述熱電偶成組安裝裝置包括：安裝板、擋板、螺母和螺釘；所述安裝板的中部設置有第一通孔，在所述第一通孔的兩側對稱地設置有兩個第二通孔，在所述安裝板的兩端對稱地設置有兩個第三通孔，所述第二通孔設置在所述第一通孔和第三通孔之間；所述擋板的中部設置有第四通孔，在所述第四通孔的兩側對稱地設置有兩個翼板；所述螺釘穿過所述第一通孔和第四通孔后與所述螺母配合連接，并且所述兩個翼板的水平部分分別位于所述兩個第二通孔的上方。該熱電偶成組安裝裝置，方便地實現了兩根熱電偶同水平面安裝，降低了同組熱電偶測溫的條件差異。
- 專利類型發明專利
- 申請人北京七星華創電子股份有限公司;
- 發明人孫少東;趙燕平;董金衛;趙星梅;
- 地址100016 北京市朝陽區酒仙橋東路1號M2號樓2層
- 申請號CN201110272471.4
- 申請時間2011年09月14日
- 申請公布號CN102879115A
- 申請公布時間2013年01月16日
- 分類號G01K7/02(2006.01)I;G01K1/14(2006.01)I;
