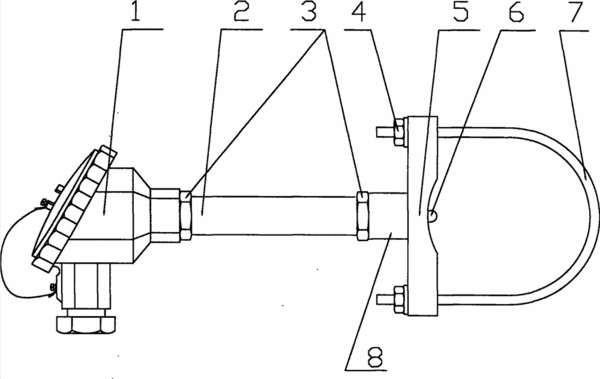

摘要：本實用新型公開了一種抱箍式熱電偶，防爆盒與加強管活動連接，加強管與絲母活動連接；絲母與抱箍固定板固定連接，抱箍固定板與絲母相對的一面開設圓弧凹槽，圓弧凹槽在加強管中心線的延長線上開設鎧裝偶絲的過孔；鎧裝偶絲一端與防爆盒電氣連接，鎧裝偶絲另一端經加強管、絲母和抱箍固定板上的鎧裝偶絲的過孔，焊接于抱箍固定板上的圓弧凹槽一側；抱箍固定板兩側設有抱箍固定環的安裝孔，抱箍固定環穿過抱箍固定環的安裝孔，通過兩個螺帽固定在抱箍固定板上。抱箍式熱電偶通過抱箍固定板的集熱，能夠準確測量到管道表面的溫度。底端圓弧設計的抱箍固定板與抱箍固定環通過螺紋連接后可以方便快捷的安裝到管道上。
- 專利類型實用新型
- 申請人淄博飛雁先行測控技術有限公司;
- 發明人孫艷紅;張勇;王俊江;周秀成;成韋;
- 地址255087 山東省淄博市張店區一帆路山東科匯工業園
- 申請號CN201320019605.6
- 申請時間2013年01月10日
- 申請公布號CN203083729U
- 申請公布時間2013年07月24日
- 分類號G01K7/02(2006.01)I;G01K1/14(2006.01)I;
