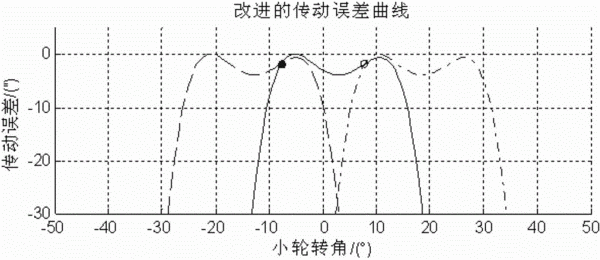

摘要：本發明提出了一種性能更加優異的四階傳動誤差曲線及其設計方法，這種四階傳動誤差曲線在相鄰兩條曲線之間只有一個交點，減少了換齒次數，降低了沖擊和振動頻率，且相鄰兩條曲線在交點處的斜率極為接近，使得換齒時的振動和沖擊很小，進一步提高弧齒錐齒輪的傳動性能。通過設置預控點，并結合四階傳動誤差計算式，確定四階多項式中各項的系數；按照最大函數值點將曲線向下平移到零線上；將傳動誤差曲線向左和向右平移一個小輪齒距角，得到前一對齒和后一對齒的傳動誤差曲線，觀察相鄰兩條傳動誤差曲線的交點數目和交點處曲線的斜率差，同時調整預控點，使傳動誤差曲線滿足要求。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人劉光磊;劉則良;常凱;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201210167539.7
- 申請時間2012年05月27日
- 申請公布號CN102661381B
- 申請公布時間2014年09月03日
- 分類號F16H55/17(2006.01)I;
