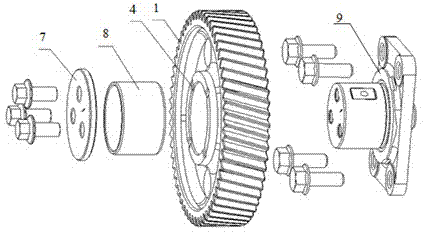

摘要：本實用新型公開了一種發動機惰齒輪，特征是惰齒輪本體中間軸孔有惰齒輪軸，惰齒輪軸的外徑至惰齒輪本體中間軸孔之間有惰齒輪襯套，惰齒輪襯套前面有惰齒輪擋板，通過用螺栓緊固，惰齒輪軸也通過用緊固螺栓固緊，惰齒輪本體腹板的兩側設置有環形槽，環形槽并設置在惰齒輪本體圓周方向上，腹板與齒根大圓弧過渡連接，惰齒輪本體腹板設置有減重孔，減重孔為不對稱設計，而且數量為奇數，齒輪輪殼兩端開設梯形泄油槽，每一個端面有4道互相垂直的梯形油槽。齒輪腹板兩端設置環形槽及不對稱的減重孔，降低惰齒輪重量，齒輪運轉平穩．降低齒輪噪聲。輪殼兩端面開設梯形泄油槽，保證齒輪端面良好潤滑。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳定勇;董家枝;熊繼芬;梁德浦;蘇懷林;劉振鋒;李少明;張雷;潘學智;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201420857960.5
- 申請時間2014年12月30日
- 申請公布號CN204403322U
- 申請公布時間2015年06月17日
- 分類號F16H55/17(2006.01)I;
