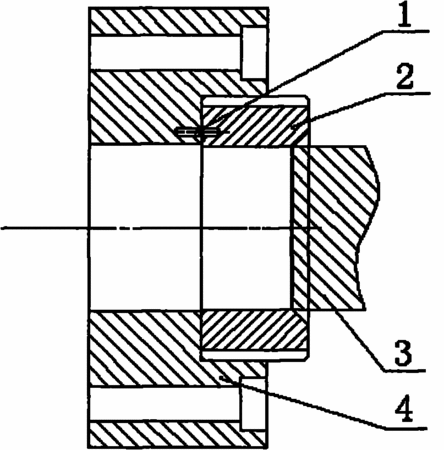

摘要：本實用新型公開了一種正時齒輪，安裝于發動機曲軸前端，并與曲軸前端過盈配合，正時齒輪前端面上設定位銷孔，定位銷孔與用于壓裝正時齒輪的工裝設備壓頭上的定位銷相適配。定位銷孔中心位于正時齒輪內孔邊緣和齒根圓的中央，其相位在豎直中心線上。定位銷孔的直徑為2mm至4mm。定位銷與定位銷孔之間為間隙配合。本實用新型的正時齒輪解決了現有技術中曲軸前端及正時齒輪鍵槽處出現斷裂故障的缺陷，提供一種結構簡單、加工方便、可靠性高、容易安裝的正時齒輪。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人曹楊軍;吳恢棟;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201020217478.7
- 申請時間2010年06月04日
- 申請公布號CN201779230U
- 申請公布時間2011年03月30日
- 分類號F16H55/17(2006.01)I;
