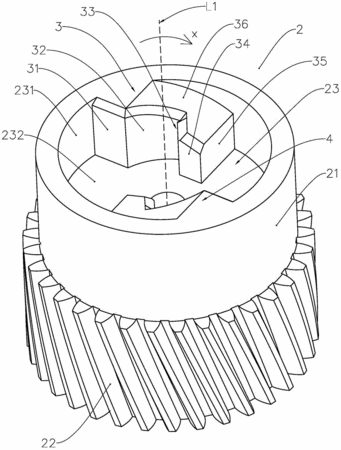

摘要：本實用新型提供一種驅動力傳遞部件和碳粉盒，驅動力傳遞部件包括呈圓柱狀延伸的齒輪座，齒輪座的外周壁沿周向設置有齒輪，齒輪座的端部形成有沿軸向內凹的圓槽，自圓槽的周壁朝內設置有兩個驅動力接收塊，兩個驅動力接收塊以齒輪座軸線的對稱地布置，其中，驅動力接收塊的徑向端面上沿旋轉方向依次設置有第一驅動力接收部、圓弧限位部和第二驅動力接收部，圓弧限位部連接在第一驅動部和第二驅動部之間，第二驅動力接收部比第一驅動力接收部更靠近齒輪座的軸線。以及安裝有驅動力傳遞部件的碳粉盒。本實用新型提供驅動力傳遞部件能夠使不同的驅動頭與驅動輪傳遞部件良好地配合，實現驅動力的傳遞，其結構簡單且兼容性良好，方便了終端用戶的使用。
- 專利類型實用新型
- 申請人珠海天威飛馬打印耗材有限公司;
- 發明人何永剛;劉朝星;
- 地址519060 廣東省珠海市南屏科技工業園屏北一路32號
- 申請號CN201520186287.1
- 申請時間2015年03月30日
- 申請公布號CN204533437U
- 申請公布時間2015年08月05日
- 分類號F16H55/17(2006.01)I;G03G21/16(2006.01)I;
