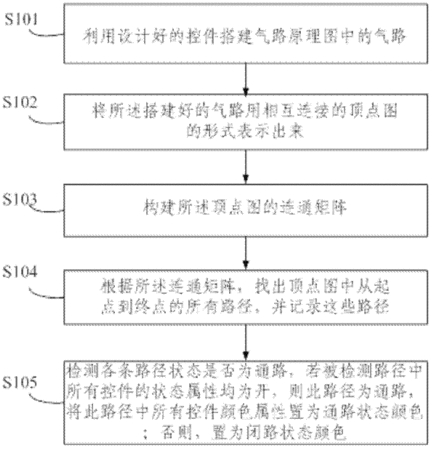

摘要：本發明是一種動態管路圖的繪制與控制方法，包括步驟：S101.利用設計好的控件搭建氣路原理圖中的氣路；S102.將所述搭建好的氣路用相互連接的頂點圖的形式表示出來；S103.構建所述頂點圖的連通矩陣；S104.根據所述連通矩陣，找出頂點圖中從起點到終點的所有路徑，并記錄這些路徑；S105.檢測各條路徑狀態是否為通路，若被檢測路徑中所有控件的狀態屬性均為開，則此路徑為通路，將此路徑中所有控件顏色屬性置為通路狀態顏色；否則，置為閉路狀態顏色。本發明提供的動態管路圖的繪制和控制方法，使用戶能夠很好的監控當前設備上各種流體的控制效果，具有友好的圖形用戶界面，并且易于將其移植到其它同類型的設備上去。
- 專利類型發明專利
- 申請人北京七星華創電子股份有限公司;
- 發明人王春洪;鐘結實;周法福;劉建濤;
- 地址100015 北京市朝陽區酒仙橋東路1號M2樓2層
- 申請號CN201210096636.1
- 申請時間2012年04月01日
- 申請公布號CN102637013A
- 申請公布時間2012年08月15日
- 分類號G05B19/18(2006.01)I;
