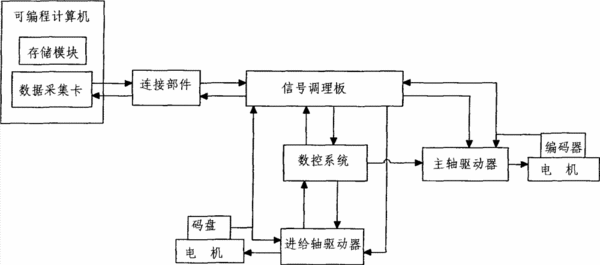

摘要：本發明公開了一種數控設備運動精度測試裝置，它包括：連接數控設備的信號調理板，對實時接收的數控設備輸出的脈沖信號或反饋信號進行電平轉換或輸入輸出方式的轉換；數據采集卡，實時接收信號調理板輸入的信號并轉換為計算機可讀信號，同時輸出對數控設備的控制信號；可編程計算機，具有存儲模塊，保存數控設備加工程序或運行參數并建立理論軌跡，控制數據采集卡輸出控制信號，讀取數據采集卡輸入的數控設備輸出脈沖信號或反饋信號，建立實時運行軌跡，顯示理論軌跡和實時軌跡并輸出。本發明根據數控設備的運動特性構建一個軟硬件的平臺，通過模擬運行的方式測試數控設備的運動特性，效率高，操作簡便，可測試的內容多樣，適用性廣，測試精度高。
- 專利類型發明專利
- 申請人廣州數控設備有限公司;
- 發明人劉凱;朱琰虹;
- 地址510165 廣東省廣州市白云區羅沖圍螺涌北路一街52號
- 申請號CN200710152371.1
- 申請時間2007年09月28日
- 申請公布號CN101387879B
- 申請公布時間2013年03月27日
- 分類號G05B19/18(2006.01)I;G05B23/02(2006.01)I;
