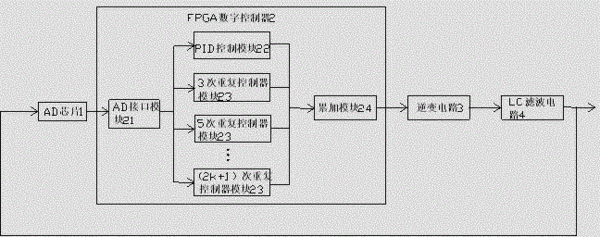

摘要：本發明涉及一種用于消除特定次諧波的基于FPGA實現的并聯型重復控制系統。該系統包括AD芯片、FPGA數字控制器、逆變電路和LC濾波電路，所述FPGA數字控制器包括用于與AD芯片連接的AD接口模塊、PID控制模塊、n個并聯的分別控制特定次諧波的重復控制器模塊以及用于累加重復控制器輸出結果的累加模塊，累加模塊的輸出端連接逆變電路，逆變電路輸出端通過LC濾波電路與AD芯片連接。本發明對電源逆變電路實施重復控制，針對特定次諧波分別設計重復控制器，在不增加運行時間的前提下將多個重復控制器的控制效果累加；利用FPGA的高速性和并行操作的優勢，可將重復控制算法應用到更高頻率的電源領域。
- 專利類型發明專利
- 申請人山東艾諾儀器有限公司;
- 發明人龐清奎;楊洪軍;白洪超;
- 地址250101 山東省濟南市高新區天辰路1251號3號樓
- 申請號CN201110456440.4
- 申請時間2011年12月31日
- 申請公布號CN102570879A
- 申請公布時間2012年07月11日
- 分類號H02M7/48(2007.01)I;H02J3/01(2006.01)I;
