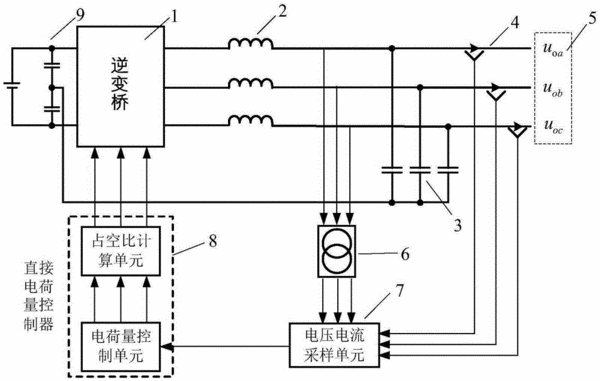

摘要：本發明公開了一種混合導通模式的逆變電源裝置及其直接電荷量控制方法，適用于高功率密度、高性能的單相及三相逆變電源。逆變電源由逆變橋、濾波電感、濾波電容以及直接電荷量控制器構成。該裝置采用小電感量的濾波電感來降低其體積，并在減小磁芯損耗的同時降低開關損耗，縮小散熱器體積，從而提高功率密度。但小濾波電感使得其電流在每個工頻周期中的各個開關周期中即可工作在連續導通模式，也可工作于不連續導通模式。因此，本發明在每個開關周期中，采用直接電荷量控制器通過采樣輸出電壓和負載電流，計算下一周期中流過濾波電感的總電荷量，并通過控制功率開關器件的通斷時間來實現該電荷量，使裝置能夠對任意負載提供標準正弦供電電壓。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人張宇;關清心;康勇;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610032633.X
- 申請時間2016年01月19日
- 申請公布號CN105553306A
- 申請公布時間2016年05月04日
- 分類號H02M7/48(2007.01)I;
