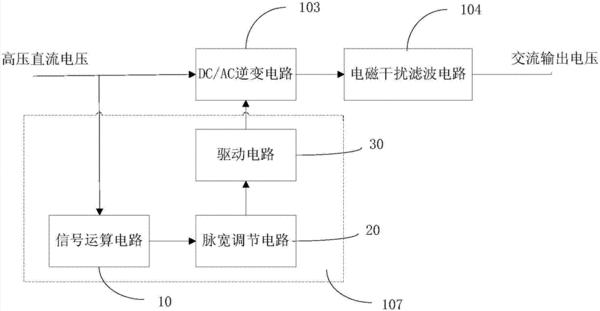

摘要：本實用新型公開了一種修正波車載逆變器的逆變控制電路及修正波車載逆變器，包括信號運算電路、脈寬調節電路以及驅動電路，信號運算電路用于檢測直流輸入電壓并進行運算后輸出脈寬控制信號，脈寬調節電路用于根據脈寬控制信號輸出相應占空比的PWM脈沖信號給驅動電路驅動DC/AC逆變電路。實施本實用新型的有益效果是：當直流輸入電壓變化時，信號運算電路輸出的脈寬控制信號也相應變化，隨之PWM脈沖信號占空比隨直流輸入電壓自動調整，進而調節修正波逆變器輸出的修正波占空比，交流輸出電壓不僅保持穩定，而且輸出電壓調整特性好、響應速度快。
- 專利類型實用新型
- 申請人美固電子(深圳)有限公司;
- 發明人李達華;楊幸標;謝勇;
- 地址518033 廣東省深圳市福田區福華一路卓越大廈1D樓1402-1404室
- 申請號CN201320807560.9
- 申請時間2013年12月10日
- 申請公布號CN203722501U
- 申請公布時間2014年07月16日
- 分類號H02M7/48(2007.01)I;H02M7/5387(2007.01)I;
