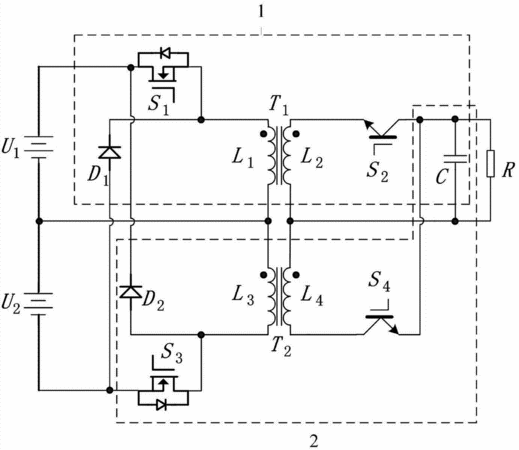

摘要：本發明涉及一種電能變換裝置中的逆變器，尤其涉及一種可以實現電氣隔離的升壓逆變器。本發明的電氣隔離的升壓單級逆變器，包括功率開關S1的陽極同第一外界電源U1的陽極連接，功率開關S1陰極和二極管D1陰極的連接點連接到變壓器T1原邊電感L1的同名端，二極管D1的陽極連接到外界電源U2的陰極；變壓器T1原邊電感L1的非同名端，連接到外界電源U1陰極和外界電源U2陽極的連接點；變壓器T1副邊電感L2的同名端連接到功率開關S2的陰極，變壓器T1副邊電感L2的非同名端連接到輸出濾波電容C的下端。單級結構可實現升壓逆變輸出和高頻電氣隔離，有助于降低整機大小、體積重量和成本。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人高顯揚;呂華平;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201310522647.6
- 申請時間2013年10月29日
- 申請公布號CN103595276A
- 申請公布時間2014年02月19日
- 分類號H02M7/48(2007.01)I;
