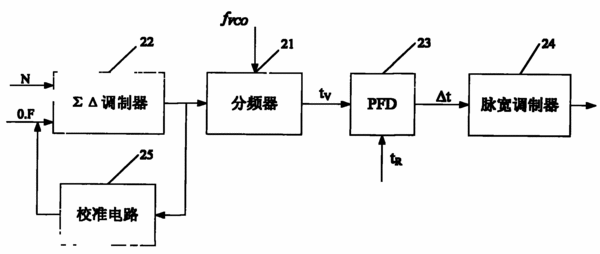

摘要：本發明公開了一種∑Δ控制的鎖相環的校準電路，其包括存儲模塊、脈寬調制系數獲取模塊、校準脈沖幅度處理模塊和第一加法器。存儲模塊將校準脈沖幅度與脈寬調制系數對應存儲，校準脈沖幅度根據鑒頻鑒相器的實際輸出和理想輸出的差值獲得；脈寬調制系數獲取模塊根據∑Δ調制器的輸出計算脈寬調制系數；校準脈沖幅度處理模塊根據所述脈寬調制系數查找并調用相應的校準脈沖幅度，并根據被調用的校準脈沖幅度生成校準補償值；第一加法器對校準補償值與所述小數分頻命令求和。本發明還公開了相應的校準方法及具有該校準電路的鎖相環，可以對PFD輸出因脈沖寬度調制引起的內部失真進行持續的抵消，從而減小相位噪聲。
- 專利類型發明專利
- 申請人湖北眾友科技實業股份有限公司;
- 發明人李國光;徐少波;王波;曾志雄;陳啟銘;
- 地址430074 湖北省武漢市高新技術開發區光谷一路眾友科技
- 申請號CN201010288771.7
- 申請時間2010年09月21日
- 申請公布號CN102006059A
- 申請公布時間2011年04月06日
- 分類號H03L7/08(2006.01)I;H03L7/113(2006.01)I;H03L7/18(2006.01)I;
