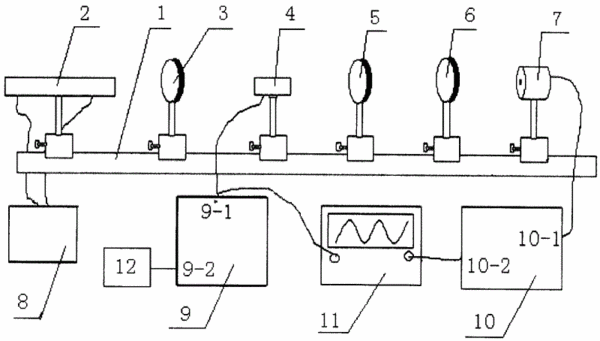

摘要：本實用新型提供一種電光調制實驗儀，包括光路部分和電路部分，其光路部分由激光器、起偏器、電光晶體、檢偏器、光電探測器通過各自的支架依次放在光學導軌上，各支架底部與光學導軌滑動配合，電路部分包括與激光器連接的激光器電源，與電光晶體連接的控制信號源，光電探測器的輸出接輸出放大器，輸出放大器的輸出端作為儀器的一組輸出端?？刂菩盘栐吹妮敵龆俗鳛閮x器的另一組輸出端。起偏器、檢偏器、光電探測器、電光晶體的支架都是可調的，底座是與滑軌匹配的滑塊。當控制信號源輸出沒有直流高壓疊加到正弦波電信號上時，電光晶體與檢偏器之間加入1/4λ波片。1/4λ波片的支架也是可調的，底座是與滑軌匹配的滑塊。
- 專利類型實用新型
- 申請人湖北眾友科技實業股份有限公司;
- 發明人鄧標華;喬清明;艾鋒;程勇;
- 地址430070湖北省武漢市珞獅路32－71號
- 申請號CN200620097109.2
- 申請時間2006年06月08日
- 申請公布號CN2927042Y
- 申請公布時間2007年07月25日
- 分類號G01N21/66(2006.01);G09B23/06(2006.01);
