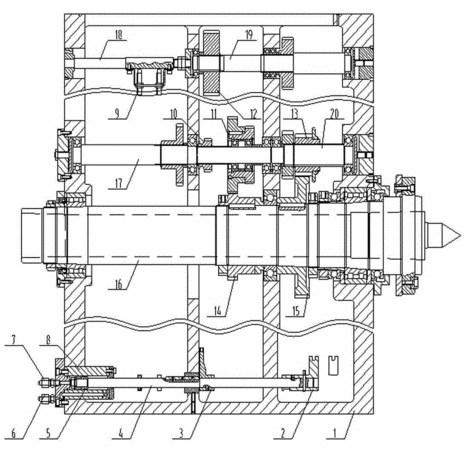

摘要:一種臥式車床床頭箱液壓換檔裝置,其包括安裝在床頭箱體內壁上的液壓油缸,液壓油缸內裝有活塞,活塞與長軸固連,長軸上裝有第一撥叉和第二撥叉,第一撥叉與安裝在Ⅴ軸上的第四齒輪連成一體,第二撥叉與安裝在Ⅲ軸的第一齒輪連成一體;液壓油缸設有第一油口和第二油口;第一齒輪與安裝在Ⅲ軸上的第二齒輪的內齒嚙合,第二齒輪的外齒與安裝在主軸上的第五齒輪嚙合;第三齒輪安裝于Ⅳ軸上,第四齒輪與安裝在主軸上的第六齒輪嚙合,Ⅲ軸與Ⅴ軸在同一直線上;長軸附近設有Ⅺ軸,Ⅺ軸與Ⅳ軸在同一直線上。本實用新型結構合理,操作方便,自動化程度高,工作效率可提高數倍。
- 專利類型實用新型
- 申請人長沙金嶺機床有限責任公司;
- 發明人張群英;董大華;盛青毅;陳偉平;
- 地址410205 湖南省長沙市河西麓谷大道628號
- 申請號CN201120030798.6
- 申請時間2011年01月29日
- 申請公布號CN201950509U
- 申請公布時間2011年08月31日
- 分類號B23Q5/12(2006.01)I;B23B19/02(2006.01)I;
