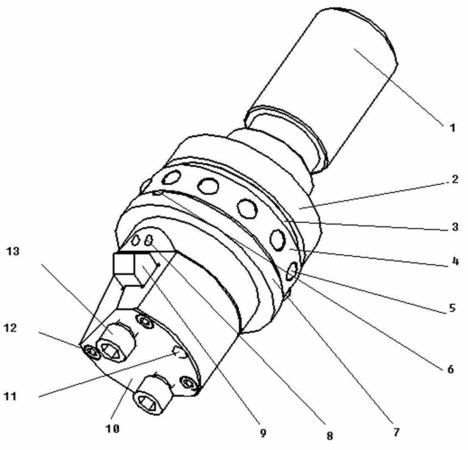

摘要：一種加工深孔用隨動支承刀頭裝置，包括刀座、安裝在刀座上的外圓端面車刀，在刀座前方固定有一個中空結構的刀體，中空結構的刀體與中空鏜桿之間為T型螺紋連接，在中空結構的刀體外圓柱面的前后二端分別固定有V型塊，兩個V型塊之間形成的V型槽內均布有8-16個調節鋼球，調節鋼球外面用保持架固定，徑向鎖定螺母頂在V型塊端面上并推動V型塊移動。本實用新型當V型塊移動時對鋼球產生一個徑向力來調整鋼球外圈的直徑，使之等于外圓端面車刀已加工的內孔直徑，從而起到定位的作用，冷卻液通過中空鏜桿和中空結構的刀體，最后從刀體上的冷卻液孔噴出，從而起到在工件的孔內排屑以及冷卻的作用，可防止鐵屑劃傷工件已加工表面。
- 專利類型實用新型
- 申請人長沙金嶺機床有限責任公司;
- 發明人卞建國;廖朝洋;袁辰章;
- 地址410205 湖南省長沙市河西麓谷大道628號
- 申請號CN201120052008.4
- 申請時間2011年03月02日
- 申請公布號CN201940624U
- 申請公布時間2011年08月24日
- 分類號B23B27/00(2006.01)I;B23B27/10(2006.01)I;
