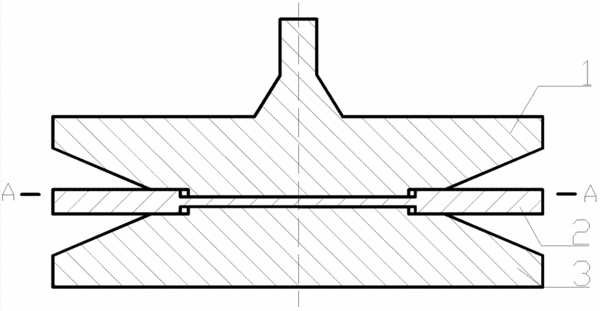

摘要：一種有十字形鍵的分形旋壓模具及該十字形鍵的確定方法。所述的分形旋壓模具包括主動芯模和從動芯模。在主動芯模和從動芯模與毛坯配合的端面有十字形鍵。使用時，主動芯模上的十字形鍵與從動芯模上的十字形鍵分別插入毛坯的兩表面與主動芯模和從動芯模端面的十字形鍵配合的鍵槽中，使機床主軸施加給主動芯模的轉矩通過主動芯模上的十字形鍵傳遞給工件，再通過工件和從動芯模配合的十字形鍵實現工件與從動芯模隨主軸的轉動，從而使主動芯模、工件和從動芯模隨主軸同步轉動，防止工件相對芯?；瑒?；由于主動芯模和從動芯模上的十字形鍵插入毛坯上分布的鍵槽中，對毛坯可以起到定位作用，防止偏心。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人詹梅;王巧玲;翟華東;楊合;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201210118361.7
- 申請時間2012年04月21日
- 申請公布號CN102632137B
- 申請公布時間2014年08月20日
- 分類號B21D37/00(2006.01)I;B21D22/16(2006.01)I;B21D37/20(2006.01)I;
