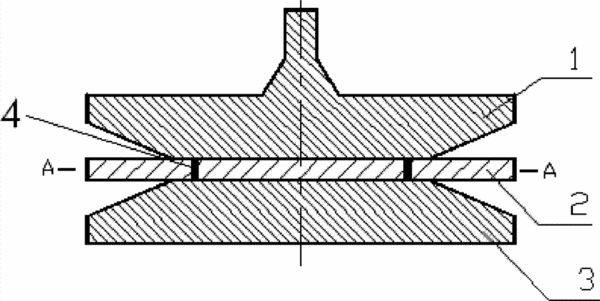

摘要：一種有平鍵的分形旋壓模具及該平鍵的確定方法。所述的分形旋壓模具包括主動芯模和從動芯模。在主動芯模和從動芯模與毛坯配合的表面均有一對平鍵，并且位于主動芯模下端面的一對平鍵與位于從動芯模上端面的一對平鍵之間90°交錯。使用時，主動芯模上的平鍵與從動芯模上的平鍵分別插入毛坯上分布的各鍵槽中。本發明中，機床主軸施加給主動芯模的轉矩通過主動芯模上的一對平鍵傳遞給工件，再通過工件和從動芯模配合的一對平鍵實現工件與從動芯模隨主軸的轉動，從而使主動芯模、工件和從動芯模隨主軸同步轉動，防止工件相對芯?；瑒?；由于主動芯模上的平鍵和從動芯模上的平鍵對稱分布，交錯90°插入毛坯上分布的各鍵槽中，對毛坯起到定位作用，防止偏心。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人詹梅;王巧玲;石豐;楊合;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201210118309.1
- 申請時間2012年04月21日
- 申請公布號CN102626737B
- 申請公布時間2014年06月18日
- 分類號B21D37/00(2006.01)I;B21D22/16(2006.01)I;B21D37/20(2006.01)I;
