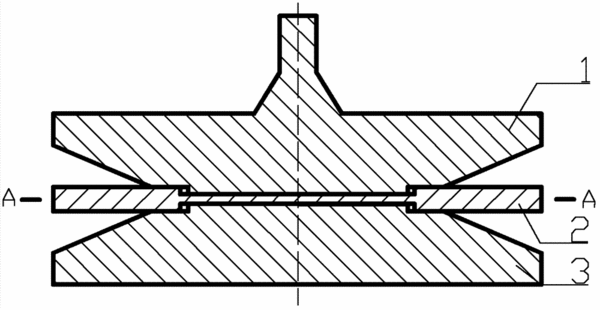

摘要：一種有止動臺的分形旋壓模具及該止動臺的確定方法。所述的分形旋壓模具包括主動芯模和從動芯模。在主動芯模和從動芯模與毛坯配合的表面中心均有止動臺。使用時，主動芯模上的止動臺與從動芯模上的止動臺分別插入毛坯兩面與主動芯模和從動芯模小端面的止動臺配合的條形槽中，使機床主軸施加給主動芯模的轉矩通過主動芯模上的止動臺傳遞給工件，再通過工件和從動芯模配合的止動臺實現工件與從動芯模隨主軸的轉動，從而使主動芯模、工件和從動芯模隨主軸同步轉動，防止工件相對芯模的滑動，并對毛坯定位。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人詹梅;王巧玲;郭靖;楊合;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201210118362.1
- 申請時間2012年04月21日
- 申請公布號CN102632138B
- 申請公布時間2014年05月14日
- 分類號B21D37/00(2006.01)I;B21D22/16(2006.01)I;B21D37/20(2006.01)I;
