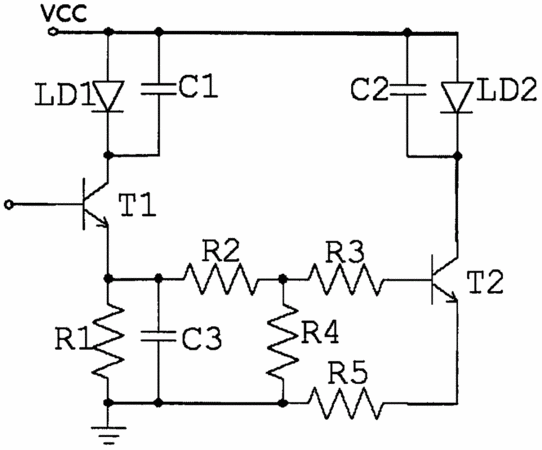

摘要：一種頻率功率輸出穩定的激光器驅動電路，包括電源VCC，電源VCC分別連接到第一激光二極管LD1和第二激光二極管LD2的陽極，第一激光二極管LD1的陰極連接到第一三極管T1的集電極，第二激光二極管LD2的陰極連接到第二三極管T2的集電極，第一三極管T1的基極連接到控制端，第一三極管的發射極連接到第一電阻R1的一端和第二電阻R2的一端，R1的另一端接地，第二電阻R2的另一端連接到第三電阻R3和第四電阻R4的一端，第三電阻R3的另一端連接第二三極管T2的基極，T2的發射極連接第五電阻R5的一端，R4和R5的另外一端都接地，并且C1與LD1并聯，電容C2與LD2并聯，電容C3與R1并聯。
- 專利類型實用新型
- 申請人華北電力大學（保定）;
- 發明人李松濤;鄭寧;葛坤;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201621120997.5
- 申請時間2016年10月14日
- 申請公布號CN206076727U
- 申請公布時間2017年04月05日
- 分類號H01S5/042(2006.01)I;
