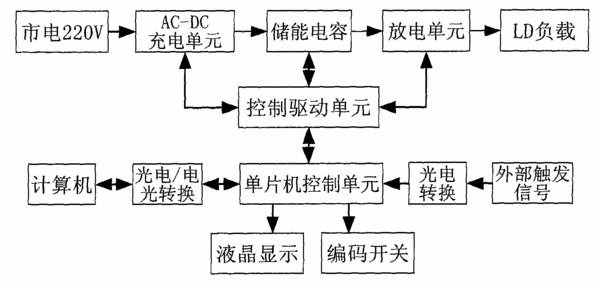

摘要：本發明提供一種大電流脈沖LD激光器驅動電源，包括放電單元；所述放電單元包括用于計算外部負載的電壓降的偏置電路，所述偏置電路包括第一MOS管、第一電阻、第二電阻、第一可變電阻以及第一電容；所述第一MOS管的漏極與外部負載的陰極端相連，所述第一MOS管的源極通過第一電阻連接到地，所述第一MOS管的柵極通過第二電阻連接到第一可變電阻器以取得一恒定電壓值，且所述第一MOS管的柵極還通過第一電容連接到地以穩定電壓。本發明實現了對負載的大電流供電；實現了對外接負載的自適應性。實現了對儲能電容的恒流充電，有利于充電效率的提高及對儲能電容的保護；實現了多路保護電路對LD負載及電源本身的保護。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;周正生;
- 地址100085北京市海淀區上地四街八號華成大廈一層
- 申請號CN200910085901.4
- 申請時間2009年05月27日
- 申請公布號CN101567519A
- 申請公布時間2009年10月28日
- 分類號H01S5/042(2006.01)I;H01S5/32(2006.01)I;H03K19/0175(2006.01)I;H03F1/34(2006.01)I;H03K5/003(2006.01)I;H03K3/017(2006.01)I;G05B19/042(2006.01)I;
