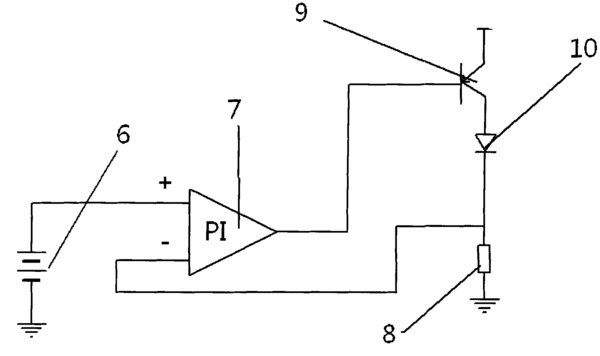

摘要：本發明涉及一種低功率半導體激光器電源驅動裝置，該裝置包括電源、PI調節器、調整管、電阻和半導體激光二極管，其特征是調整管由一個或多個PNP型晶體管復合而成；調整管的發射極和集電極分別與電源和半導體激光二極管陽極相連，其基極與調節器輸出端相連；半導體激光二極管陰極與電阻的一端相連，電阻另一端接地；調節器正相和反相輸入端分別與電源和電阻相連。該裝置，具有構思新穎、結構緊湊、效率高、體積小巧、安裝方便、重量輕、無污染、低成本、電源轉換效率高、控制性能好、易于工業化批量生產等優點；它可廣泛用于光電領域中需要為半導體激光器提供驅動源，特別適宜于低功率半導體激光器驅動電源場合。
- 專利類型發明專利
- 申請人武漢凌云光電科技有限責任公司;
- 發明人王鋒;林卿;
- 地址430205 湖北省武漢市東湖高新開發區東一產業園高新三路6號
- 申請號CN200810197735.2
- 申請時間2008年11月20日
- 申請公布號CN101436755B
- 申請公布時間2010年06月30日
- 分類號H01S5/042(2006.01)I;
