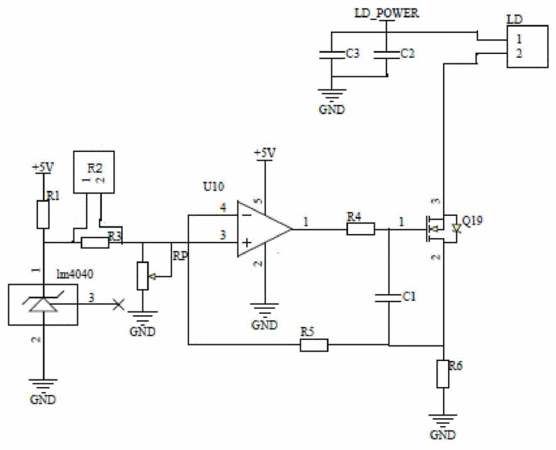

摘要：本發明涉及一種可調恒流驅動電路，屬于激光器控制技術領域，具體涉及一種帶溫度補償的半導體激光器可調恒流驅動電路。包括：依次連接的運放U10、MOS管Q19、激光器LD，運放U10的正向輸入端通過電阻R3與電源輸入端連接，電阻R3的兩端與一個負溫度系數的NTC型熱敏電阻R2并聯，并且熱敏電阻R2位于激光器LD的散熱殼體上。因此，本發明具有如下優點：1.改善普通恒流方式由于溫度因素的影響對激光器輸出造成的不穩定性。2.結構簡單且完全實用。
- 專利類型發明專利
- 申請人武漢博激世紀科技有限公司;
- 發明人黃緒華;歐陽文;洪漢潤;
- 地址430206 湖北省武漢市東湖新技術開發區高新大道818號高科醫療器械園B8棟A、B單元5、6層
- 申請號CN201510224490.8
- 申請時間2015年05月06日
- 申請公布號CN104795728A
- 申請公布時間2015年07月22日
- 分類號H01S5/042(2006.01)I;
