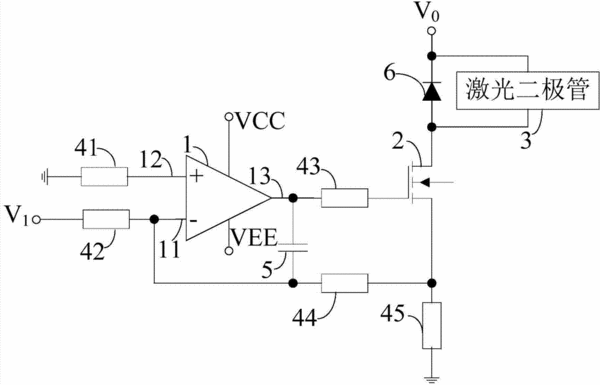

摘要：本發明涉及一種激光二極管的驅動電路，包括第一放大器、開關管、電源及與電源連接的激光二極管，第一放大器的反相輸入端連接開關電壓，同相輸入端接地；開關管的柵極連接第一放大器的輸出端，漏極連接激光二極管的一端，源極接地，且該源極還連接第一放大器的反相輸入端，作為第一放大器的負反饋。本發明通過第一放大器的反相放大原理，改變傳統的同相放大驅動激光二極管的原理，從而使得電路具有更強的抗干擾能力，而且結合第一放大器的負反饋結構，可以使得第一放大器的輸出電流更加穩定，提高了開關管的恒流精度。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;宋忠林;張正祥;
- 地址100192 北京市海淀區西小口路66號東升科技園北領地C區7號樓二層
- 申請號CN201110103851.5
- 申請時間2011年04月25日
- 申請公布號CN102570296B
- 申請公布時間2014年08月06日
- 分類號H01S5/042(2006.01)I;
