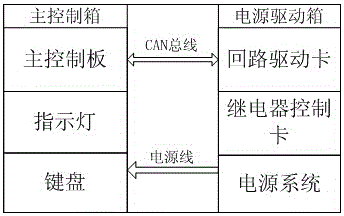

摘要:一種船用火災報警控制器,包括主控制箱和電源驅動箱,所述主控制箱包括主控制板、鍵盤、指示燈和液晶顯示屏,所述電源驅動箱包括回路驅動卡、繼電器控制卡和電源系統,所述主控制箱與電源驅動箱采用4線制連接;回路驅動卡、繼電器控制卡通過CAN通信線與所述主控制板通信,所述主控制箱中的主控制器以STM32F407單片機為系統核心處理器,采用雙CPU設計,主CPU負責主控制箱的人機交互,接收回路驅動卡的信息,并顯示于液晶顯示屏,副CPU負責處理聯動信息,接收回路驅動卡的火警信息,副CPU實施聯動解釋,并將結果通過CAN通信線發送至回路驅動卡處理。具有結構小巧、安裝和維護便捷的特點,且極大地突破了船用空間限制和惡劣環境的影響。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;九江中船消防設備有限公司;
- 發明人康敏輝;蔣禮威;章冬華;夏威;瞿曉花;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201620647264.0
- 申請時間2016年06月27日
- 申請公布號CN205881085U
- 申請公布時間2017年01月11日
- 分類號G08B17/00(2006.01)I;
