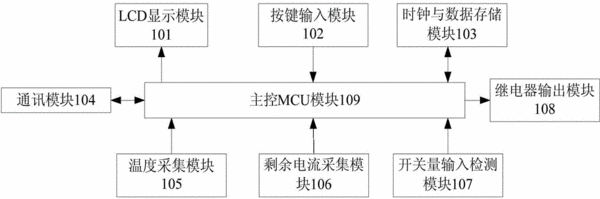

摘要:本申請公開了一種電氣火災監控探測器,包括:LCD顯示模塊、按鍵輸入模塊、時鐘與數據存儲模塊、通訊模塊、溫度采集模塊、剩余電流采集模塊、開關量輸入檢測模塊、繼電器輸出模塊和主控MCU模塊,LCD顯示模塊,與主控MCU模塊相耦接;按鍵輸入模塊,與主控MCU模塊相耦接;時鐘與數據存儲模塊,與主控MCU模塊相耦接;通訊模塊,與主控MCU模塊相耦接;溫度采集模塊,與主控MCU模塊相耦接;剩余電流采集模塊,與主控MCU模塊相耦接;開關量輸入檢測模塊,與主控MCU模塊相耦接;繼電器輸出模塊,與主控MCU模塊相耦接。本申請集成了檢測低壓配電線路中矢量電流和采集溫度的功能;保證參數顯示的前提下,縮小了裝置本身的體積,解決了其他廠家體積過大的問題。
- 專利類型實用新型
- 申請人北京易艾斯德科技有限公司;
- 發明人梁立志;趙鳳陽;解海超;崔海順;秦玉杰;
- 地址100190 北京市海淀區知春路51號慎昌大廈6層
- 申請號CN201420609261.9
- 申請時間2014年10月21日
- 申請公布號CN204129895U
- 申請公布時間2015年01月28日
- 分類號G08B17/00(2006.01)I;
