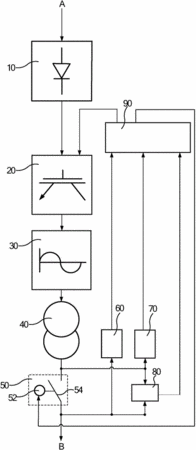

摘要：并網電源逆變裝置，整流模塊（10）可將微電網的電壓整流為一個直流電壓。斬波模塊（20）可將直流電壓斬波為一個方波電壓。正弦濾波模塊（30）可將方波電壓濾波為一個正弦電壓。變壓模塊（40）可將正弦電壓變壓后輸出一個可輸入電網的轉換電壓?？煽亻_關模塊（50）可導通或截止輸入至電網的轉換電壓。第一電壓測量模塊（60）可輸出一個第一電壓信號。第二電壓測量模塊（70）可輸出一個第二電壓信號。同期指示模塊（80）可輸出一個代表電網電壓與轉換電壓是否同期的同期指示信號。本實用新型還提供了一種電網系統，它包括一個電網、復數個微電網和復數個并網電源逆變裝置。并網電源逆變裝置可將微電網的電壓轉換為輸入至電網的轉換電壓。
- 專利類型實用新型
- 申請人西門子工廠自動化工程有限公司;
- 發明人呂春野;劉立偉;李欣;
- 地址100016 北京市朝陽區酒仙橋東路9號A1棟8層
- 申請號CN201420074334.9
- 申請時間2014年02月20日
- 申請公布號CN203774801U
- 申請公布時間2014年08月13日
- 分類號H02J3/38(2006.01)I;H02M5/40(2006.01)I;
