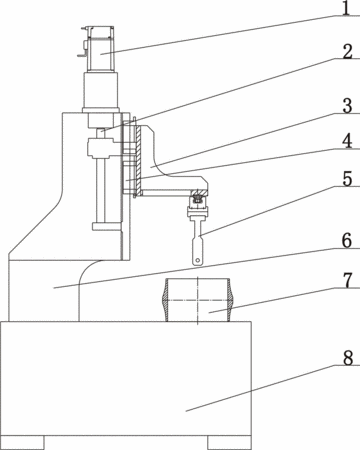

摘要：一種用于軸承滾道檢測的測量裝置，涉及一種測量裝置，包括機床（8）、底座（6）和伺服電機（1），在機床的上部固定有底座，伺服電機固定在底座的上部，在底座的內部設有與伺服電機固定連接的滾珠絲杠（2），在底座的一側面上平行間隔設有兩根直線導軌（4），滾珠絲杠均與直線導軌的滾動導軌副固定連接，在兩根直線導軌上設有滑動設置的移動測量座（3），在移動測量座的下部兩側分別設有測量儀（5）；本實用新型通過將伺服電機與滾珠絲杠連接，伺服電機的編碼器用于反饋滾珠絲杠移動的位移量，由光柵位移傳感器檢測位置，伺服電機實現了雙閉環控制，實現了測量軸承內外滾道控制精度的目的。
- 專利類型實用新型
- 申請人洛陽開遠智能精機有限公司;
- 發明人杜宏林;楊博;
- 地址471000 河南省洛陽市高新區濱河北路96號機器人智能裝備產業園E3廠房
- 申請號CN201620253479.4
- 申請時間2016年03月30日
- 申請公布號CN205561761U
- 申請公布時間2016年09月07日
- 分類號G01B11/00(2006.01)I;G01B11/02(2006.01)I;
