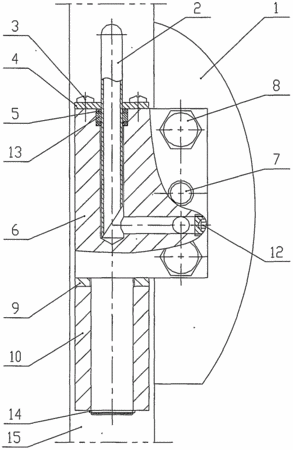

摘要：本實用新型涉及一種通水式爐門鉸鏈裝置，適用于高溫爐爐門的支撐與冷卻，包括爐門，冷卻進/出水管，螺釘，壓蓋，O型密封圈，活動鉸鏈，定位銷，墊片，固定鉸鏈，堵頭，擋圈，軸用擋圈，爐架等，在活動鉸鏈內部設置L型進/出水流通道，并使用密封圈分別與冷卻進/出水管及爐門密封，在爐門啟閉時，活動鉸鏈相對于進/出水管相對旋轉，冷卻進/出水通道的旋轉中心與鉸鏈裝置的旋轉中心重合，從而避免使用柔性軟管，鉸鏈裝置成對使用，分別與爐門進水與出水接口連接，形成冷卻循環回路，實現了爐門的通水冷卻，本實用新型冷卻水管采用硬管連接，水冷連接穩定可靠，安裝方便，簡化了設備配管，減少漏水故障，操作維護簡便，同時，使設備簡潔美觀。
- 專利類型實用新型
- 申請人上海晨華科技股份有限公司;
- 發明人孫礦;周宿蘭;郭利娜;徐煒;
- 地址201804 上海市嘉定區黃渡工業園區春濃路278號
- 申請號CN201521046100.4
- 申請時間2015年12月16日
- 申請公布號CN205482364U
- 申請公布時間2016年08月17日
- 分類號F27D1/18(2006.01)I;F27D9/00(2006.01)I;
