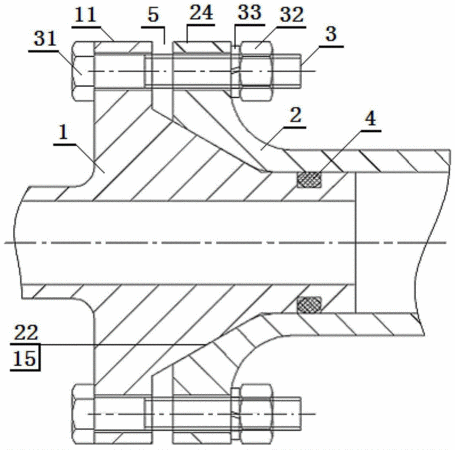

摘要:本發明涉及一種水冷電纜連接裝置,包含有由上帶數個限位裝配孔A的外凸狀圓環A、中間傾斜圓環和上設有密封圈安置槽的平直圓環構成的外凸階梯喇叭狀進水端電纜接頭,由上帶數個限位裝配孔B的外凸狀圓環B、孔徑與進水端電纜接頭上的平直圓環的外徑伸置相符、孔口設置有與所述的中間傾斜圓環表面裝配相符喇叭狀擴口的出水端電纜接頭,由緊固螺栓、螺母和彈簧墊圈構成的固定裝配構件和密封圈。由固定裝配構件通過限位裝配孔A和限位裝配孔B將進水端電纜接頭和出水端電纜接頭裝配互連,并在所述的外凸狀圓環A和外凸狀圓環B之間存有間隙。結構合理、工作可靠且安全,能避免發生松動、漏水和過分發熱現象,有很強的實用性和經濟性。
- 專利類型發明專利
- 申請人上海晨華電爐有限公司;
- 發明人徐煒;許柏;戚立恒;
- 地址201804 上海市嘉定區黃渡工業園區春濃路278號
- 申請號CN201210526152.6
- 申請時間2012年12月10日
- 申請公布號CN103872483B
- 申請公布時間2016年08月24日
- 分類號H01R13/02(2006.01)I;H01R13/639(2006.01)I;H01R24/00(2011.01)I;
