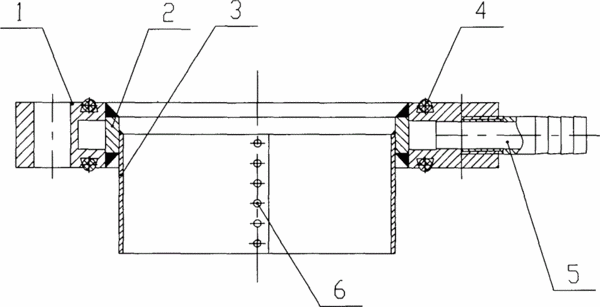

摘要:本實用新型涉及一種磁屏蔽密封冷卻裝置,尤其適用于大型真空感應設備改造升級或特大型工件難以加工時,為設備提供可靠的密封保護裝置,包括冷卻法蘭、冷卻環、屏蔽銅環、密封圈、法蘭水管接口、鉚釘等。冷卻法蘭與冷卻環焊接后加工法蘭內外直徑、法蘭端面及密封槽,密封圈放置在密封槽內,在法蘭內部形成冷卻水槽,冷卻水由法蘭水管接口進出。屏蔽銅環由銅板彎制而成,其外徑比冷卻環的內徑小,并在搭接處由鉚釘固定。屏蔽銅環的搭接處及其與冷卻環內壁重合處使用銀焊固定,保證冷卻的接觸面積。本實用新型可在不改變原有結構的基礎上,有效的降低保護接管及密封面的溫度,結構簡單可靠,且加工制造及安裝方便。
- 專利類型實用新型
- 申請人上海晨華電爐有限公司;
- 發明人孫礦;郭利娜;周宿蘭;徐煒;
- 地址201804 上海市嘉定區黃渡工業園區春濃路278號
- 申請號CN201420480965.0
- 申請時間2014年08月25日
- 申請公布號CN204329632U
- 申請公布時間2015年05月13日
- 分類號F27D9/00(2006.01)I;F27D7/06(2006.01)I;F16J15/53(2006.01)I;
