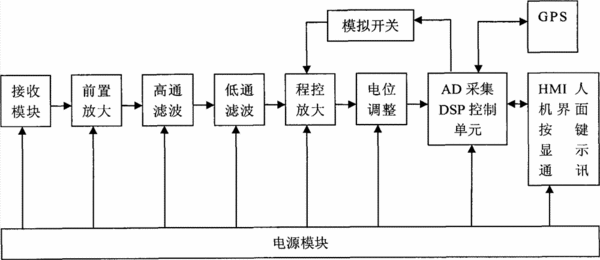

摘要：本實用新型涉及一種探測城市地下管線的地下金屬管線探測儀接收機，屬電子測量儀器領域。該接收機由接收模塊、前置放大器、低通濾波電路、程控放大模塊、電位調整模塊、AD采集及DSP單元以及HMI人機界面、按鍵、顯示、通訊單元組成，其采用高磁導率的非晶合金作為接收線圈磁芯材料；采用配諧電容技術形成LC選頻電路；在前置放大器后加入高通濾波電路和低通濾波電路，以實現帶通濾波；在數據處理中采用數字濾波技術；并采用GPS定位技術，自動顯示地埋金屬管線的路徑及深度的立體圖形。本實用新型提高了接收靈敏度，抗干擾能力強，提高了接收電路的信噪比，適應范圍廣泛，操作便捷。
- 專利類型實用新型
- 申請人北京電子科技職業學院;
- 發明人朱青松;徐美德;李宏昭;蔣從根;鄭發躍;邱祥永;張瑜峰;楊邦成;果長紅;
- 地址100029 北京市朝陽區太陽宮芍藥居甲1號
- 申請號CN201220716685.6
- 申請時間2012年12月24日
- 申請公布號CN203012152U
- 申請公布時間2013年06月19日
- 分類號G01V3/11(2006.01)I;
