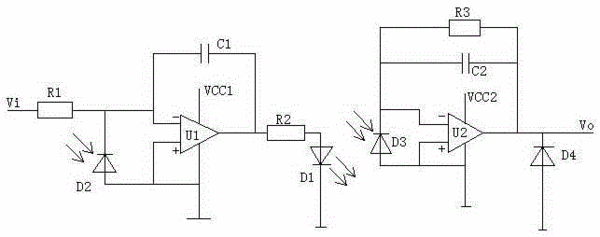

摘要：本實用新型公開了一種用于變頻電源控制系統的變流電壓采集控制電路，包括運放U1、運放U2、發光二極管D1、電阻R1、電容C1和二極管D4，所述電阻R1一端連接電壓輸入端Vi，電阻R1另一端分別連接電容C1、光敏二極管D2負極和運放U1反相端，光敏二極管D2正極分別連接運放U1同相端和運放U1接地端并接地，運放U1輸出端分別連接電容C1另一端和電阻R2，電阻R2另一端連接發光二極管D1。本實用新型首先采用光敏二極管D1接收發光二極管D2的光變化情況，用于改善輸入信號，再通過光敏二極管D3接收發光二極管D2的光變化情況，用于改善輸出信號，隔離信強，采樣控制精度高，電路結構簡單，非常適合推廣使用。
- 專利類型實用新型
- 申請人上海寶準電源科技有限公司;
- 發明人朱強;梁光耀;孔令波;劉廣財;郁建周;
- 地址200232 上海市徐匯區龍華路2862號102室
- 申請號CN201520914887.5
- 申請時間2015年11月17日
- 申請公布號CN205139226U
- 申請公布時間2016年04月06日
- 分類號G01R19/00(2006.01)I;G01R15/22(2006.01)I;
