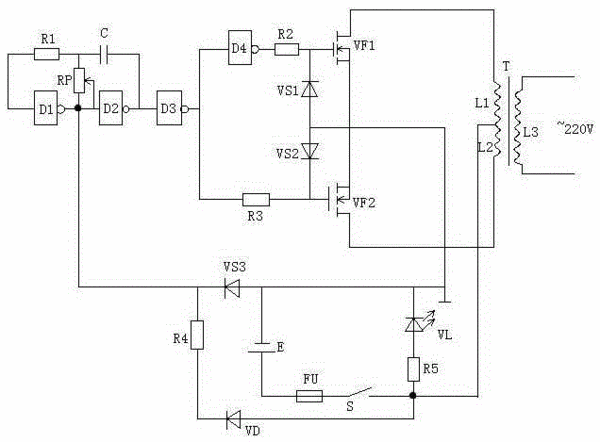

摘要：本實用新型公開了一種逆變器驅動電路，包括變壓器T、電阻R1、電容C、二極管VS1、MOS管VF1和發光二極管VL，變壓器T線圈L1一端連接MOS管VF1的D極，MOS管VF1的S極連接MOS管VF2的S極，MOS管VF2的D極連接變壓器T線圈L2，變壓器T線圈L2另一端分別連接變壓器T線圈L1另一端、電阻R5、開關S和二極管VD正極，電阻R5另一端連接發光二極管VL正極，所述開關S另一端通過熔斷器FU連接電池E正極，電池E負極分別連接二極管VS3正極、二極管VS1正極和二極管VS2正極并接地，二極管VS1負極分別連接MOS管VF1的G極和電阻R2。本實用新型逆變器驅動電路，電路結構簡單，能將10V直流電轉換為220V、50HZ交流電輸出，體積小，成本低，非常適合推廣使用。
- 專利類型實用新型
- 申請人上海寶準電源科技有限公司;
- 發明人朱強;梁光耀;孔令波;劉廣財;郁建周;
- 地址200232 上海市徐匯區龍華路2862號102室
- 申請號CN201520913413.9
- 申請時間2015年11月17日
- 申請公布號CN205142044U
- 申請公布時間2016年04月06日
- 分類號H02M7/537(2006.01)I;
