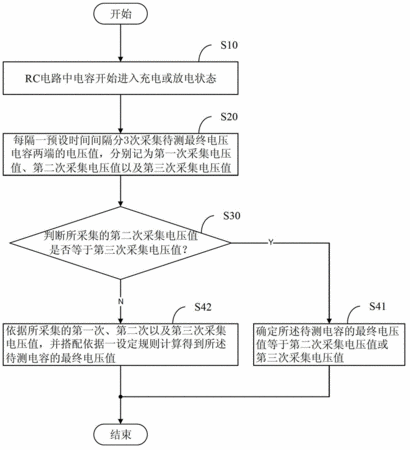

摘要:本發明提供一種RC電路充放電最終電壓預測方法,主要是當RC電路中電容開始進入充電或放電狀態時,快速進行3次不同時刻但等預設時間間隔的待測電容兩端的電壓值的采集,分別記為第一次、第二次以及第三次采集電壓值,然后,判斷所采集的第二次采集電壓值是否等于第三次采集電壓值,若是,則確定所述待測電容的最終電壓值等于第二次采集電壓值或第三次采集電壓值;若否,則依據所采集的第一次、第二次以及第三次采集電壓值,并搭配依據一設定規則計算得到所述待測電容的最終電壓值,如此,即可不受例如RC時間常數、充放電時電容上的初始電壓值等過多不確定因素的影響,而快速而準確地獲取電容最終可充放到的電壓值。
- 專利類型發明專利
- 申請人中達電通股份有限公司;
- 發明人董玉兵;張永;陳原;
- 地址201209 上海市浦東新區民夏路238號
- 申請號CN201310313533.0
- 申請時間2013年07月24日
- 申請公布號CN103389402B
- 申請公布時間2015年10月07日
- 分類號G01R19/00(2006.01)I;
