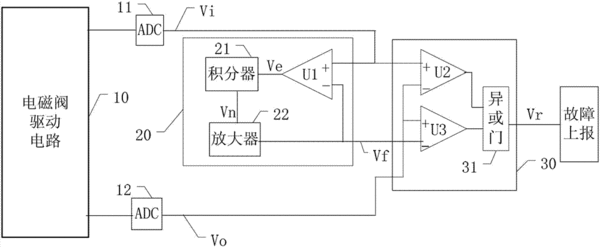

摘要：本申請公開了一種監測電路，用于監測汽輪機電磁閥驅動電路，包括：用于接收電流設定值的電流設定值輸入端；用于接收電流反饋值的電流反饋值輸入端；輸入端與電流設定值輸入端相連接并輸出慣性輸出值的慣性模擬電路；用于接收電流設定值、慣性輸出值和電流反饋值并進行比較，當電流反饋值不在電流設定值和慣性輸出值之間時輸出報警信號的比較電路；慣性模擬電路的時間常數大于汽輪機電磁閥驅動電路的時間常數。慣性模擬電路用來模擬汽輪機電磁閥驅動電路的實際慣性特征，只要當電流反饋值超出電流設定值與慣性輸出值的范圍時，判定驅動電路工作異常并輸出報警信號，可以避免現有驅動電流監測方法在驅動電路設定值出現大幅變化時故障誤報的問題。
- 專利類型發明專利
- 申請人杭州和利時自動化有限公司;
- 發明人行增暉;李小卿;劉康寧;杜輝;王爽;
- 地址310018 浙江省杭州市經濟技術開發區19號路北1號
- 申請號CN201310226271.4
- 申請時間2013年06月06日
- 申請公布號CN103344807B
- 申請公布時間2015年04月08日
- 分類號G01R19/00(2006.01)I;
