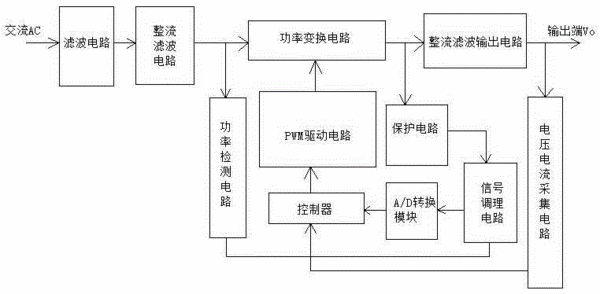

摘要：本實用新型公開了一種智能開關電源控制系統，包括濾波電路、整流濾波電路、PWM驅動電路、保護電路、A/D轉換模塊、信號調理電路、控制器和功率檢測電路，濾波電路分別連接交流AC和整流濾波電路，整流濾波電路還分別連接功率變換電路和功率檢測電路，功率變換電路還分別連接PWM驅動電路、整流濾波輸出電路和保護電路，整流濾波輸出電路還分別連接輸出端Vo和電壓電流采集電路，電壓電流采集電路還連接控制器，控制器還分別連接PWM驅動電路另一端和A/D轉接電路，A/D轉換電路還連接信號調理電路。本實用新型智能開關電源控制系統能夠根據輸出端的功率變化自動調節輸出電壓，系統結構簡單，成本低，體積小，非常適合推廣使用。
- 專利類型實用新型
- 申請人上海寶準電源科技有限公司;
- 發明人朱強;梁光耀;孔令波;劉廣財;郁建周;
- 地址200232 上海市徐匯區龍華路2862號102室
- 申請號CN201520913514.6
- 申請時間2015年11月17日
- 申請公布號CN205142009U
- 申請公布時間2016年04月06日
- 分類號H02M3/28(2006.01)I;
