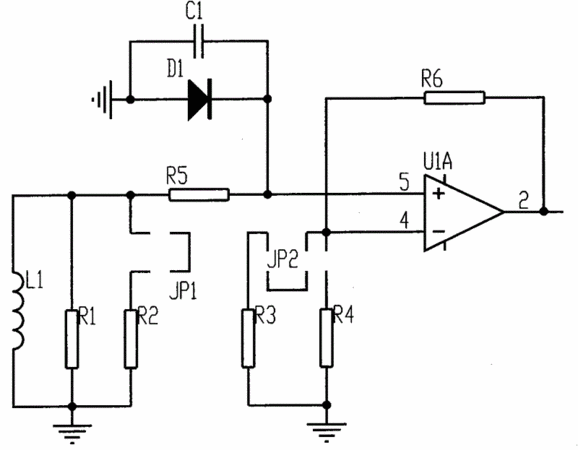

摘要：本實用新型涉及一種電機保護裝置的電流采樣電路，其特征在于：包括電流互感器L1、跳線JP1、跳線JP2和運算放大器U1A，將所述跳線JP1的跳線架端與電阻R2串接后，并于所述的電流互感器L1的兩端，所述的電流互感器L1的一端經過電阻R5接至所述的運算放大器U1A的同相輸入端，將所述的跳線JP2的跳線架端的一端與電阻R3串接后與電阻R4并接，所述的跳線JP2的跳線架端的另一端接至所述的運算放大器U1A的反相輸入端，所述的運算放大器的輸出端與反相輸入端之間串接一電阻R6。采用跳線的連接部短接跳線架端，改變電流采樣電路的內部參數，使單個電機保護裝置適應較寬的電流可調整范圍，配套性好，同時，測量精度也高。
- 專利類型實用新型
- 申請人欣靈電氣股份有限公司;
- 發明人胡志興;胡志林;張彭春;王希紅;胡美良;
- 地址325604 浙江省樂清市柳市鎮智廣工業區
- 申請號CN201020273593.6
- 申請時間2010年07月23日
- 申請公布號CN201765266U
- 申請公布時間2011年03月16日
- 分類號G01R19/00(2006.01)I;
